吸塑包装的生产技术都在这里！

吸塑是将PVC、PS、PET等树脂片在吸塑成形机中经过加热、真空成形、冷却等过程，使之按照模具的形状成形，然后在冲床上用刀模冲压成单个产品，最后再经过折边、冲孔等工艺制成的包装产品。这种包装产品具有材料便宜、工艺简单、投入少、利润可观的特点，适合包装小型日用品、小电器、玩具等商品，不适合对缓冲性要求高、产品较重的产品进行包装。

吸塑产品的主要生产工艺包括起模、拉片、冲床、折边、冲孔、包装等，以下就分别来介绍。

当客户确认样品后，由打样用的石膏模作为母模，电镀铜后，按照一定的数量和位置制成生产用的模即为起模。

常规的模分三种：石膏模、铜模、铝模。其中石膏模主要用于打样，一般不能做批量生产使用，其制作时间一般为24小时。铜模为石膏模电镀一层铜，强度和耐磨性增强，成本不高，为生产最常用的模，一般制作周期为100小时，最少为3天时间，使用寿命约10万个。当数量达到100万个以上时可制作铝模，铝模由纯铝制作，成本高、需上机加工，一般制模时间为3天。

铝模生产质量好、散热快、产品精度高、使用寿命长，如客户对产品要求精确，铜模不能达到精度要求时，即使数量少也须做铝模。

吸塑机将原材料卷材经吸塑成形机加热、真空吸塑成形、冷却后，自动裁成既定尺寸，这道工序是吸塑的最主要工序。拉片的长度根据实际需要，在600～1170mm之间。不同的材料、不同的厚度，对温度的调节要求也不一样，需要开机人员有相当的经验。拉片的调机测试一般为3张。吸塑机每进一次的长度称为拉片长，可根据排模长度来定。

拉片出来的一般为多个产品(按照模具排的数量)，需要用刀模在冲床上冲成单个产品，这种工序叫冲床。

如客户有特殊要求，要在吸塑上穿孔时添加此工序。

吸塑产品包装一定要注意，根据客户要求的严格程度、产品的材料、形状等确定合适的包装方式。如客户无特殊要求，可采用装箱、装胶袋的方式。对于白色或色彩较鲜艳的、摩擦易花或不能粘上灰尘、手印的产品，常在生产时戴手套。

常用的吸塑材料有PVC(约占50%，密度为1.36g/cm3)、PS(约占30%，密度为1.06g/ cm3)、PET(约占10%，密度为1.39g/ cm3)、PP(约占10%，密度为0.92g/ cm3)。

其中PVC最大的厚度一般为0.8mm，PS一般可达1.2mm，超过此厚度的胶片难拉，容易造成设备的损伤。

材料的颜色一般根据客户的要求来确定，一般需提供如PANTON色标、跟色稿、拆色标准等，也可由客户规定大致的颜色，根据产品库存提供给客户颜色。如客户无要求，一般可以使用无色透明、最易生产的材料。如订购有颜色片材，一般需达到2t以上才可订做。有颜色材料的密度比透明材料大。植绒材料一般选用密度较小的PS料。

如果密度大，拉伸后易产生部分面上无绒。一般颜色较鲜艳的材料较易生产，对包装的要求不高。浅色的材料刮伤容易看出，对包装要求得严格。一般植绒材料需防止刮伤、压痕，当产品套在一起时，接触紧的地方易产生摩擦而发白。诸如此类的地方，包装时须特别注意，如要求严格，则考虑采用装胶袋、隔拷贝纸等方法保护。植绒材料一般按照长度(米数)来订料。

材料的特性一般还有防静电性。防静电材料通过浸泡或加入防静电成分两种方式制得，后种方式防静电性能持久。防静电材料的静电值一般可达106～1012Ω。此外还有环保性，其中APET最环保，PVC可回收。一般来说，材料越厚，需加热的时间越长，生产的速度越慢;材料越薄，生产的速度越快，但一卷的长度也越长。

有时仅靠真空吸力不足以使产品成形，需要施加一定的外力，即可做上模。上模并不是所有产品都必需的，而是根据生产的需要而定。当试机时，吸塑成形不好需要上模时，开机师傅根据形状制作上模。上模的材料一般为铁或木，与产品接触面需包上较软的海绵或绒布。

一般的吸塑一模开多个，在成形后，需要根据产品的尺寸和形状裁成成品，而裁成成品的工序即为冲床，所用的模具即为刀模。刀模根据材料和制作工艺的不同可分为三种：铁刀、木样刀、激光刀模。其中铁刀较厚，一般可做成形状较规则的刀模，如矩形、椭圆形等形状，不适合做太过弯曲的形状。

木样刀所用的刀片即彩盒用的啤机刀模，需要根据产品的高度叠加一定的层数，有时还要垫下垫。对于要求精度较高的刀模，可制作激光刀模，与木样刀相类似。刀模做成后，需要定位的产品一般还要在刀模中固定一个成品，在冲产品时方便定位。不需要定位的产品，如无边的吸塑产品，一般用铁刀做刀模。

吸塑尺寸的得来可分为三种：按照客户样品复制(制模叫复模)、根据图纸制模、根据实物自行设计。因为吸塑的形状一般根据实物定制，故形状多不规则，图纸制作时有很多尺寸不准确或不能标注出，故根据图纸制作时存在的偏差较大。为准确起见，一定要配以实物试装。根据样品复模制作的产品，尺寸偏差不大。

一般厚度公差为0.1mm，产品偏差为±2mm。公差产生的原因主要有：

以上原因中，第一条是造成尺寸公差的最主要原因，但因模具可以修改校正，故吸塑的偏差一般可控制在2mm以内。

需要特别说明的是，材料厚度比成品厚度小两个号(0.05mm)。虽说存在当成品表面积比材料表面积大得多时，成品的厚度会比材料的厚度小得更多，成品表面积比材料表面积大得多，成品的厚度会比材料的厚度小得多这些现象，但总体上来说，一般差距为0.05mm。吸塑是很明确的“量体裁衣”的产品，如要尺寸合适，必须取实物来试装。

凡用模具冲压成形的产品均需要在设计时设置拔模斜度，吸塑也是同样。一般吸塑的拔模斜度为3°。拔模斜度会造成上表面的尺寸比下表面的尺寸小，如吸塑放在一个盒子内，上表面与盒壁之间会有间隙。

当拔模斜度相同时，间隙的大小与高度有关，计算公式为：

d=h×tgθ

式中

d——每边间隙大小;

h——吸塑的高度;

θ——拔模斜度，一般为3°。

2d即可表示上表面与下表面的间隙差值。当拔模斜度为3°时，表2-1为高度与间隙速算表：

表2-1　高度与间隙大小的速算表

排模指将模具排列在模盘上，并且固定好。模与模之间的距离随产品的高度而定。常规是模与模之间的距离等于模的高度，模与模盘四边的距离等于模的高度除以2。模的高点指的是模的最高点。产品的高度指的是产品最高的尺寸，见图2-1，h1、h2均不是产品的高度，最大的h才是产品的高度。

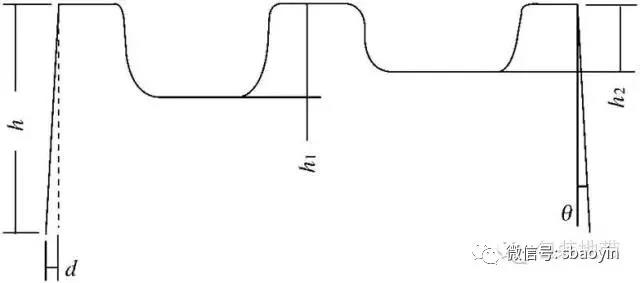

图2-1　产品高点与拔模斜度

排模时宽度一定排好到边，长度可多可少，但最多不超过1120mm，最少不低于600mm，在600～1120mm之间，越长越好。APET材料的排模个数不能太多，在600～800个之间。模盘宽加50mm等于用料宽，排模长加50mm等于拉片长。见图2-2。

例：一款吸塑的尺寸为297mm×210mm×32mm(长×宽×高)，请确定排模个数及用料情况。

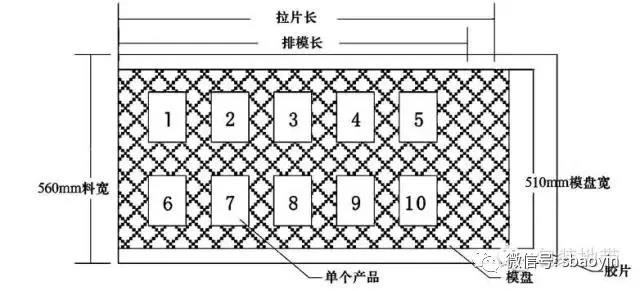

图2-2　排模示意图

1.分析可选用的模盘宽及料宽：产品可分为横放和纵放，分别用510mm、560mm、610mm、660mm四种模盘宽度除以产品的长与高度之和，得出最节省料的模盘宽度和排模方案。最佳方案为用660mm模盘横放排2个，则其用料宽度即为710mm。

2.确定拉片长：用1120mm的最大拉片长度除以宽度与高度之和，所得数值取整数即为可排的最多个数4，可排最多个数×(宽度+高度)+50mm=1020mm，1020mm即为拉片长度。

3.计算排模的个数：横放2个，竖排4个，故此产品的排模个数为8个。通过上述记算，可知此款吸塑的排模方法为：用660mm×1120mm的模盘，用710mm的胶片，拉片长为1020mm，可排8个产品。

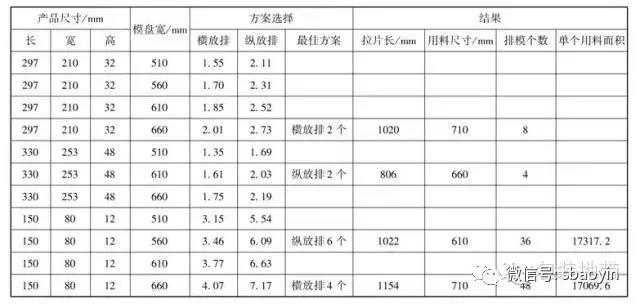

表2-2为排模示案选择示例。

表2-2　排模
